智能潤滑系統是我公司為滿足現代生產及潤滑要求而精心研制的新一代高新技術產品。該系統是可視化和網絡化的智能潤滑系統，該系統對用戶設備潤滑部位的各個潤滑點的不同要求，定時、定量地提供潤滑脂。

本系統采用西門子PLC和西門子觸摸屏作為主要顯示控制系統，應用先進的單片機技術作為給油流量控制，采用485通訊總線技術可網絡連接計算機，實現計算機系統集中控制和通過遠程監控、維護，使整個潤滑系統的工作狀況一目了然，運行可靠，操作方便，維護簡單。

ET-R001型智能潤滑系統主要由遠程潤滑監控站計算機、PLC潤滑控制柜、潤滑油泵、電控分油箱、油管、電氣線纜和計量測控裝置(流量傳感器、壓力傳感器)等部分組成。

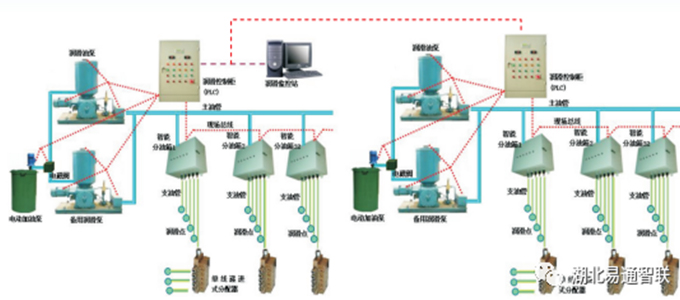

　　產品架構圖

一、系統介紹

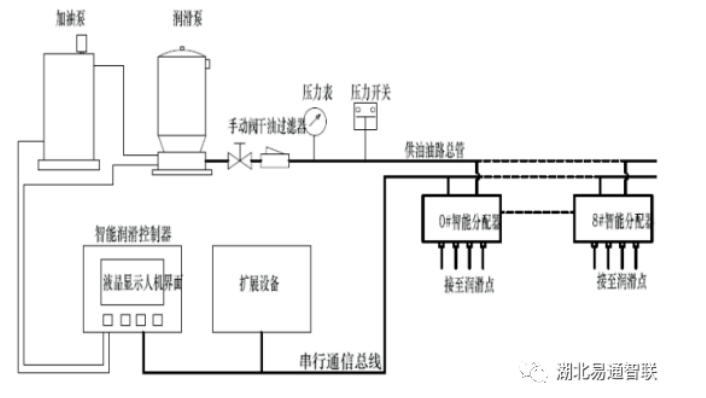

1、系統示意圖

電控箱內有人機界面，可以設置油點的油量、循環間隔時間，可以顯示、報警加油故障和通訊故障，可以自動運行，手動控制。電控箱用通訊組合電纜和各個智能流量控制器進行連接，通訊電纜內的電源電壓采用
AC26V電壓安全可靠。串行通信總線簡單可靠,所有智能流量控制器都并接到總線上，可不按順序安裝，只需走線捷近即可。

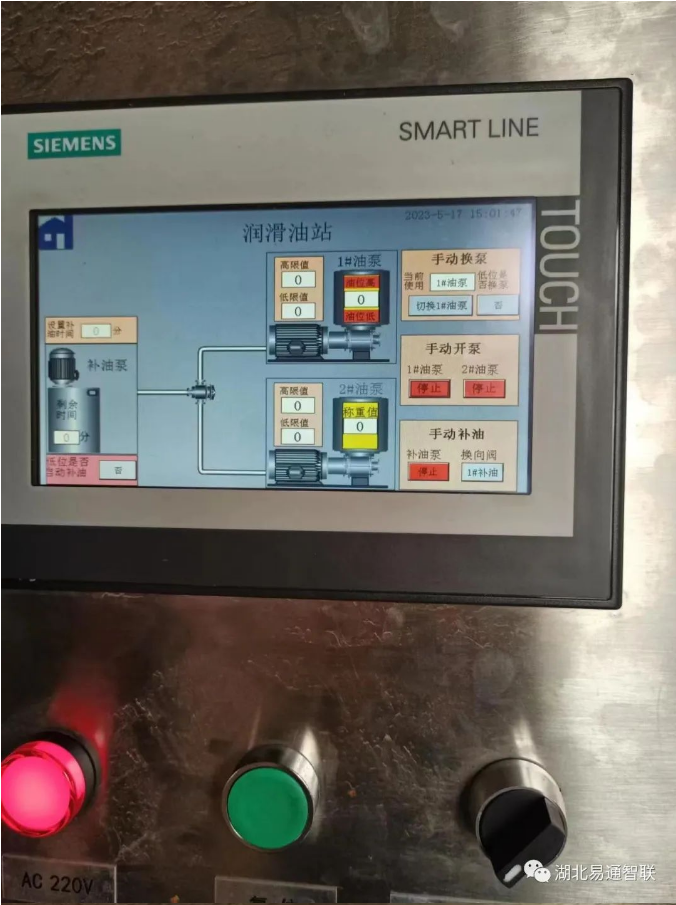

2、操作界面

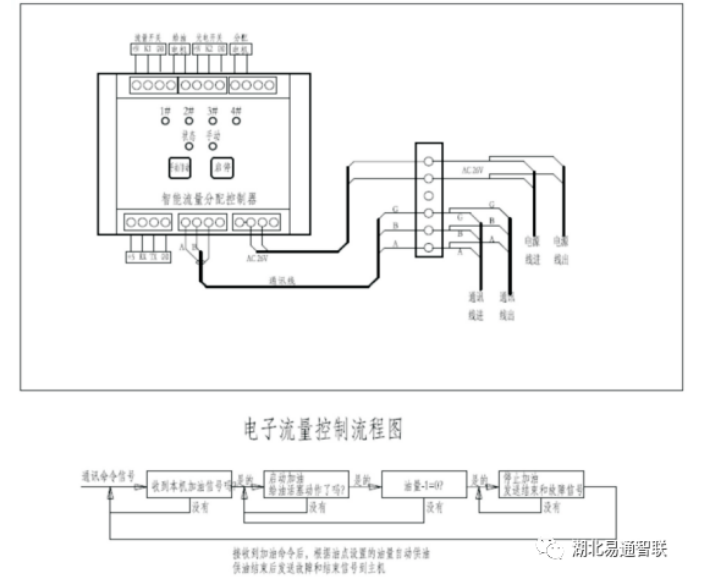

3、智能分配器

智能分配箱是由智能流量控制器、流量傳感器、閥體、驅動電機、檢測開關等部分組成。本智能分配器由直流電機驅動，改變了傳統智能潤滑用電磁鐵驅動方式。電動閥方式的新一代智能潤滑是潤滑系統的重大創新。

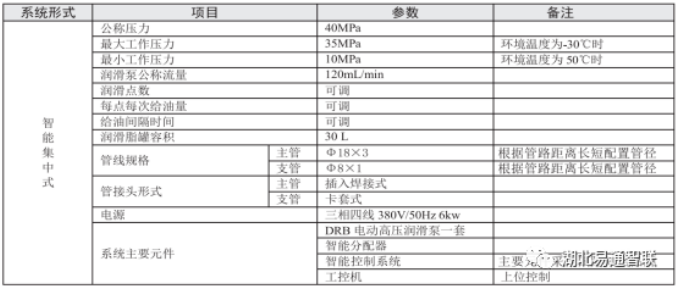

4、主要技術參數

二、技術特點

2.1使用觸摸屏和PLC可編程控制器實現可視化操控、網絡接口可與上位機通訊實行遠程監控;

本智能潤滑系統的觸摸屏上動畫模擬現場，操控方便、靈活，在觸摸屏上對每一個潤滑點都有間隔時間和油量設定。而且還顯示通訊故障和加油故障，可以精確地將各個潤滑點的油量供給到位。PLC控制系統留有通訊接口，可與主控室采用以太網通訊，實行遠程監控。

2.2流量檢測和容積式定量供油;

工作原理是潤滑油在電動閥的作用下，壓力油驅動給油活塞往復運動，將定量的潤滑油不斷壓送到軸承內，因?yàn)榛钊谐淌遣蛔兊模怨┯褪嵌康?，每次壓?.25ml，活塞動作的次數x0.25ml=總給油量，由干活塞頭部鑲嵌小磁鋼，所以流量傳感器能隔離檢測活塞的動作次數。每動作一次就發出一個脈沖信號，控制器根據預設的流量來控制電動閥的開閉，實現了流量控制。

智能流量控制分配器與主控制器采用串行485總線通訊技術進行數據通訊，當收到主機某潤滑點的加油命令后，控制器就對該潤滑點根據預先設置的油量和間隔時間自動循環地加油無須人工干預，如果有加油故障，控制器自動把故障信息發送到主機，由主機觸摸屏顯示故障信息。

2.3串行485總線技術;

串行485總線通訊是數字網絡化技術，本智能潤滑系統采用兩根信號線和兩根電源線的組合電纜，電路簡單可靠，電源電壓采用AC26V，安全方便。主控站(觸摸屏主機)與各個從站(智能分配器)之間采用數字通訊，系統簡單故障少。

2.4先進的高壓大流量潤滑泵站，穩定可靠;

高壓大流量潤滑泵站采用DRB-P系列產品。該潤滑泵是我公司參照國外先進的潤滑泵結構改進設計而成的，是一種特別耐用的新穎的高壓潤滑泵，結構合理、工藝先進、使用可靠、傳動平穩、噪音低、效率高、發熱量小、可連續不間斷工作、供油壓力穩定，是極為理想的潤滑裝置。

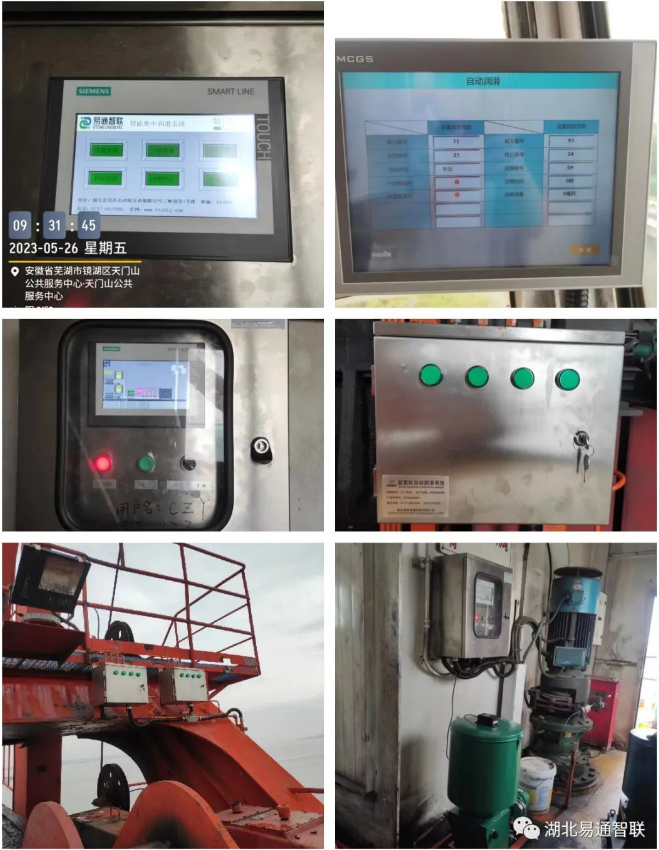

三、現場安裝圖
